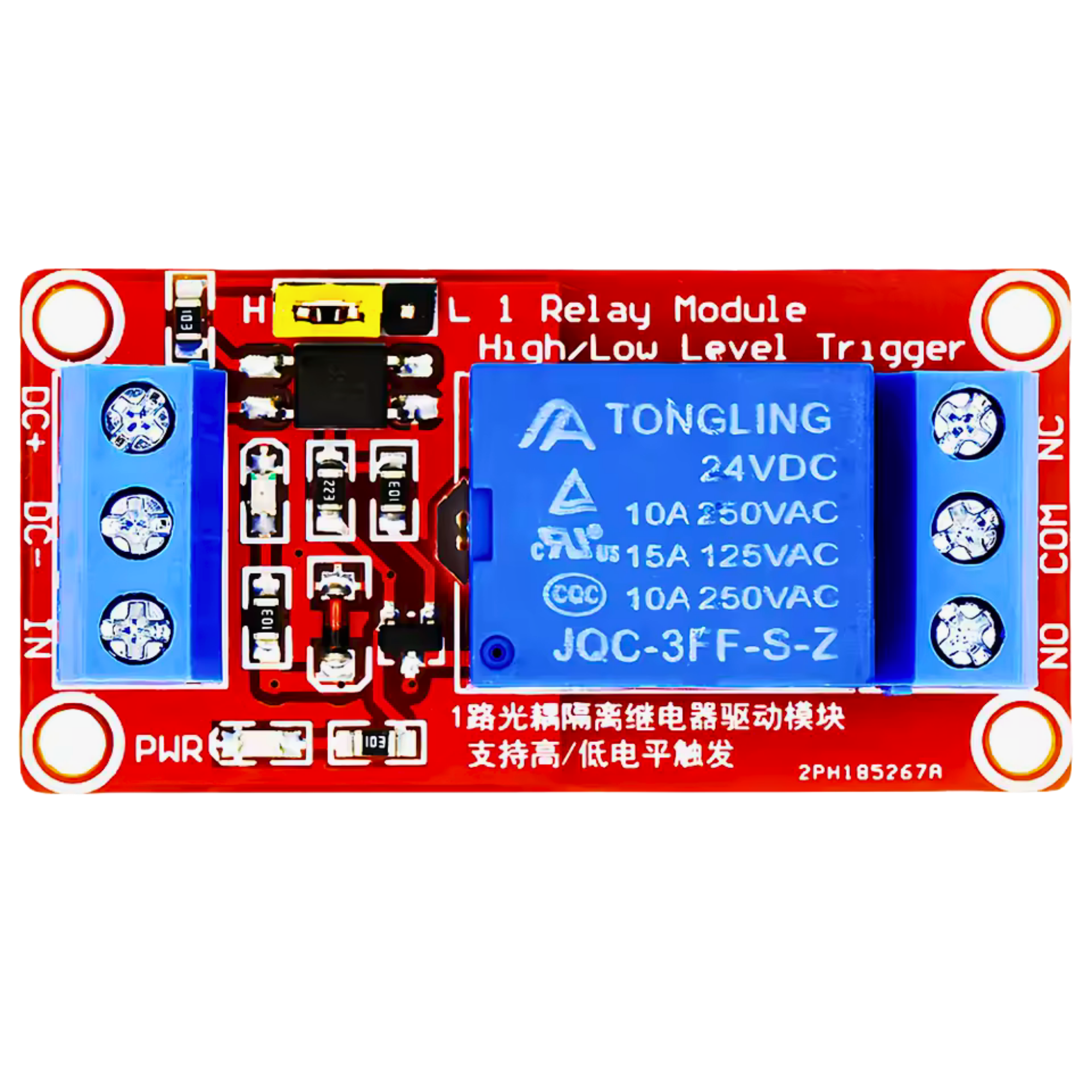

Das 1-Kanal-Relaismodul ermöglicht das sichere Schalten höherer Wechsel- oder Gleichstromlasten über Niederspannungssignale von Mikrocontrollern wie Arduino, Raspberry Pi oder ESP32. Durch die integrierte Optokoppler-Isolation werden Steuerelektronik und Lastkreis galvanisch getrennt, was Störungen minimiert und das Steuergerät vor Rückströmen schützt.
Die Trigger-Logik lässt sich flexibel an das jeweilige Projekt anpassen: Über einen Jumper kann gewählt werden, ob das Relais bei einem High- oder Low-Signal schaltet. Eine fehlertolerante Schaltung sorgt dafür, dass das Relais bei einer unterbrochenen Steuerleitung im definierten Zustand verbleibt. Status-LEDs informieren jederzeit direkt auf der Platine über die anliegende Betriebsspannung und den aktuellen Schaltzustand.
Technische Daten
-
Betriebsspannung: Je nach Variante 5 V, 12 V oder 24 V DC
-
Max. Schaltleistung (AC): 250 V / 10 A
-
Max. Schaltleistung (DC): 30 V / 10 A
-
Auslösestrom (Trigger): ca. 5 mA
-
Isolation: SMD-Optokoppler zur galvanischen Trennung
-
Trigger-Modus: High-Level oder Low-Level (einstellbar per Jumper)
-
Statusanzeigen: Betriebsanzeige (Grün), Relaisstatus (Rot)
-
Abmessungen: 51 mm × 25,5 mm (L × B)
Schnittstellen & Pinbelegung
Eingang / Steuerung:
-
DC+: Positive Versorgungsspannung (VCC)
-
DC-: Masseanschluss (GND)
-
IN: Steuereingang zur Relaisauslösung
Relaisausgang (Schraubklemmen):
-
NO (Normally Open): Schließer-Kontakt (im Ruhezustand offen)
-
COM (Common): Gemeinsamer Mittelkontakt
-
NC (Normally Closed): Öffner-Kontakt (im Ruhezustand geschlossen)
Jumper-Einstellung für Triggering:
-
Jumper auf LOW: Das Relais schaltet bei Masse-Signal (Low-Pegel / 0 V)
-
Jumper auf HIGH: Das Relais schaltet bei Logik-Signal (High-Pegel / VCC)
